Propósito del documento: Establecer las diferencias arquitectónicas, capacidades de procesamiento y topologías de implementación para las plataformas Arduino, ESP32 y Raspberry Pi en el desarrollo de sistemas embebidos, nodos IoT e infraestructura de red local.

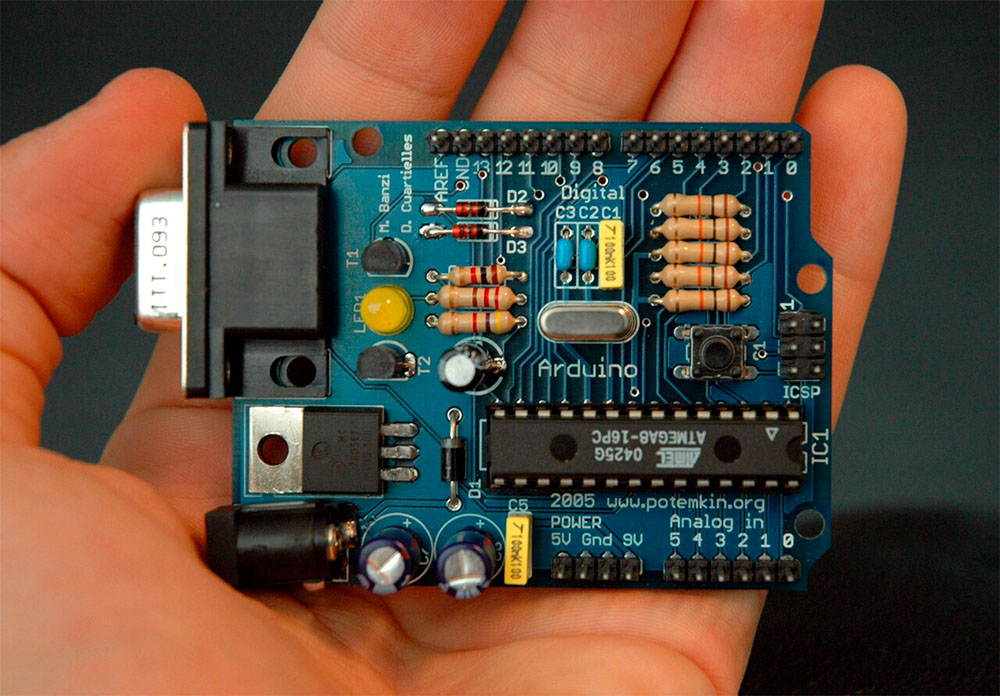

Arduino (Arquitectura AVR / Bare-Metal)
La familia de placas Arduino (tomando como referencia el estándar Uno R3 con el microcontrolador ATmega328P) opera bajo un paradigma de ejecución de bajo nivel, sin un sistema operativo subyacente.
- Modelo de Ejecución: Emplea una arquitectura bare-metal monohilo. El código compilado (C/C++) se ejecuta en un bucle secuencial estricto. Al carecer de un programador de tareas (scheduler) del sistema operativo, no existe overhead de software.
- Gestión de Hardware: Proporciona un entorno determinista. Es altamente eficiente para el manejo de interrupciones de hardware (hardware interrupts), modulación por ancho de pulsos (PWM) y lectura de conversores analógico-digitales (ADC) con latencias predecibles a nivel de microsegundos.
- Limitaciones Estructurales: Su memoria SRAM es restrictiva (típicamente 2 KB). Carece de interfaces de red físicas o lógicas nativas (MAC/PHY), lo que impide la resolución de protocolos TCP/IP sin la adición de controladores externos.
- Implementación Recomendada: Controladores lógicos programables (PLC) básicos, adquisición de datos físicos (DAQ) de sensores analógicos y control directo de actuadores electromecánicos donde el tiempo de respuesta en tiempo real es crítico.

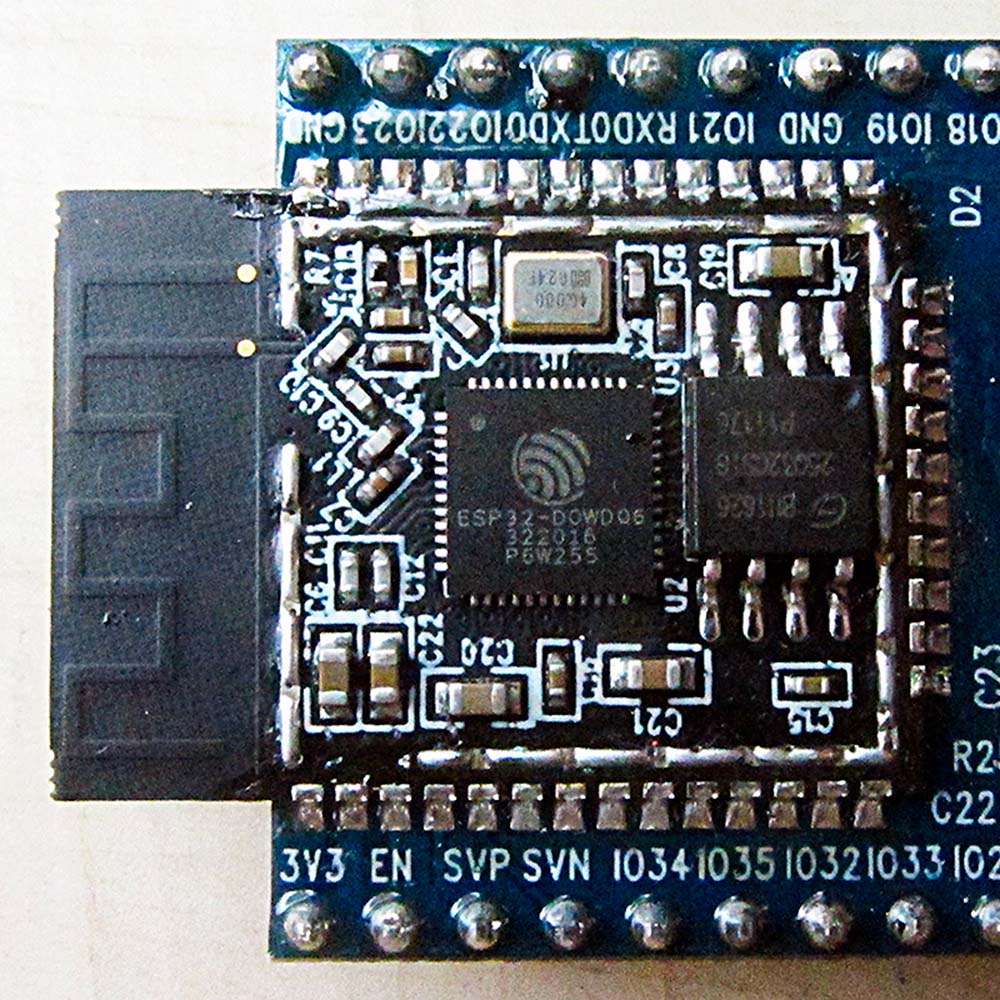

ESP32 (Microcontrolador con SoC de Red Integrado)
Desarrollado en torno a la arquitectura Xtensa de doble núcleo de 32 bits, el ESP32 representa un nodo perimetral (edge node) diseñado específicamente para topologías de red inalámbricas.
- Capacidades de Procesamiento: A diferencia de las arquitecturas AVR, el ESP32 soporta Sistemas Operativos en Tiempo Real (RTOS, típicamente FreeRTOS), permitiendo procesamiento asíncrono y asignación de tareas a núcleos específicos.
- Pila de Red (TCP/IP): Su principal ventaja competitiva es la integración nativa de hardware Wi-Fi (802.11 b/g/n) y Bluetooth (Classic y BLE) con sus respectivas pilas de protocolos de red.
- Integración de Software: Posee la capacidad de memoria y procesamiento para manejar transacciones de red y encriptación TLS básica. Es el dispositivo óptimo para compilar rutinas en C++ o MicroPython que construyan cargas útiles (payloads) en JSON y realicen peticiones HTTP POST hacia endpoints desarrollados en PHP, permitiendo la inserción directa de telemetría en bases de datos MySQL remotas.
- Implementación Recomendada: Nodos de sensores IoT distribuidos, telemetría inalámbrica y dispositivos cliente que requieren comunicación bidireccional con interfaces de programación de aplicaciones (APIs).

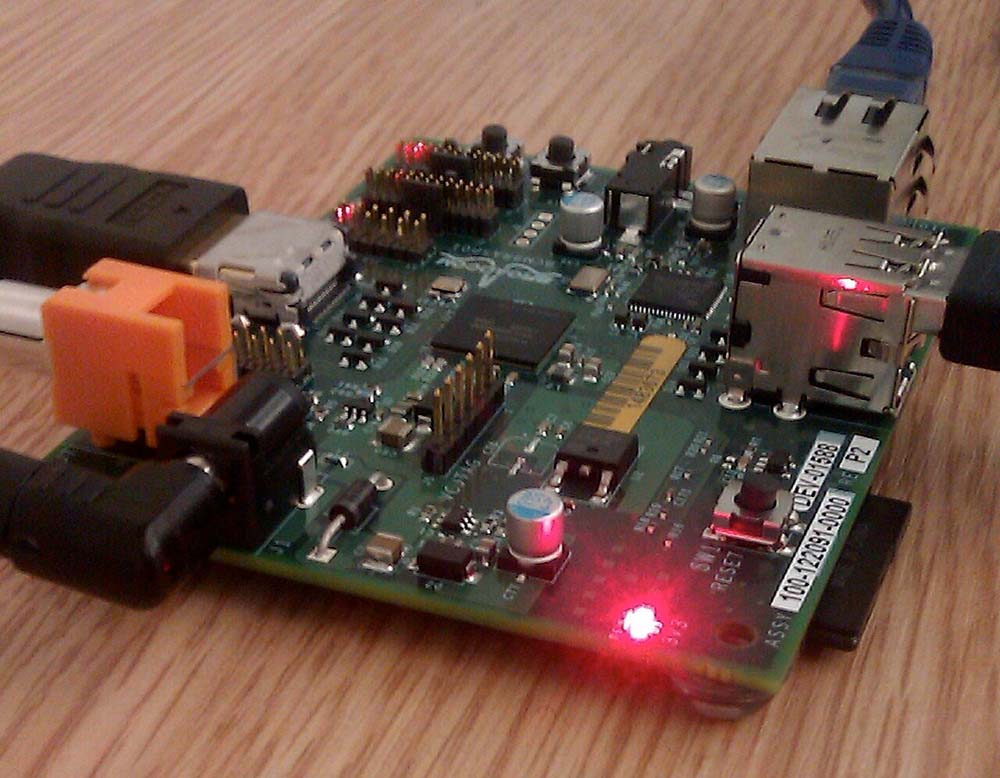

Raspberry Pi (Microordenador de Placa Única – SBC)
La serie Raspberry Pi (modelos 4 o 5) abandona la categoría de microcontroladores para posicionarse como sistemas informáticos completos (SoC) basados en la arquitectura ARM Cortex.
- Entorno de Operación: Requiere la carga de un bootloader y un kernel completo de Linux. Esto proporciona gestión avanzada de memoria, sistemas de archivos estructurados y capacidad de multiprocesamiento simétrico.
- Infraestructura de Servidor: Funciona efectivamente como un nodo de servidor local. Posee la capacidad de compilar y ejecutar entornos web de alto rendimiento (como LiteSpeed o Nginx), gestionar motores de bases de datos relacionales a nivel local y operar scripts de procesamiento de datos complejos escritos en Python.
- Automatización y Red: Permite la administración del sistema mediante protocolos seguros (SSH) y la orquestación de tareas en segundo plano mediante cron jobs. Dispone de interfaces Gigabit Ethernet y controladoras USB de alta velocidad.
- Limitaciones Estructurales: Al depender de la planificación de procesos del kernel de Linux, no es un entorno determinista. Los picos de carga de la CPU pueden introducir jitter (fluctuación de retardo) en la lectura de sus pines GPIO, haciéndola inadecuada para el control de hardware en tiempo real estricto.
- Implementación Recomendada: Pasarelas lógicas (Gateways), servidores de bases de datos locales, nodos de agregación de datos y alojamiento de paneles de control administrativos para la monitorización de red.
Cuadro de comparación
| Métrica | Arduino Uno R3 | ESP32 (WROOM-32) | Raspberry Pi 4 (Model B) |
| Arquitectura de CPU | 8-bit AVR RISC | 32-bit Xtensa Dual-Core | 64-bit ARM Cortex-A72 Quad-Core |
| Frecuencia de Reloj | 16 MHz | Hasta 240 MHz | 1.5 GHz |
| Memoria Volátil (RAM) | 2 KB SRAM | 520 KB SRAM | 2 GB / 4 GB / 8 GB LPDDR4 |
| Almacenamiento | 32 KB Flash (Interno) | 4 MB – 16 MB Flash (SPI) | MicroSD / USB Mass Storage |
| Capa de Red Nativa | Inexistente | Wi-Fi 4 (2.4 GHz), BLE 4.2 | Gigabit Ethernet, Wi-Fi 5, BT 5.0 |
| Entorno de Ejecución | Bare-metal | Bare-metal / FreeRTOS | Kernel de Linux |
| Consumo Térmico (TDP) | < 0.5 W | ~ 1 W (Transmisión activa) | ~ 3.4 W – 7.6 W (Requiere disipación) |
Conclusión: Topología de Implementación Escalable
En el diseño de infraestructuras de automatización robustas, estas plataformas operan de manera complementaria bajo una topología de capas:
- Capa Física (Actuadores y Sensores Críticos): El Arduino gestiona las interfaces de hardware de bajo nivel que requieren latencia cero y estabilidad eléctrica prolongada.
- Capa de Transporte y Nodos (IoT): El ESP32 se comunica en serie con los controladores lógicos (o actúa independientemente para lecturas menos críticas), encapsula los datos y los transmite inalámbricamente a través de la infraestructura de red.
- Capa de Aplicación y Base de Datos: La Raspberry Pi, operando como servidor central en la red local, intercepta las peticiones de los nodos ESP32, procesa la información mediante scripts en el lado del servidor y almacena los registros históricos, proveyendo además la interfaz gráfica para la administración del sistema a través del navegador.
